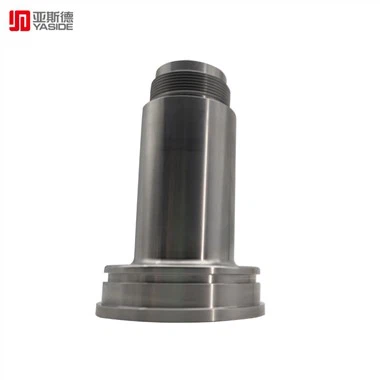

सीएनसी मिलिंग घटक

(1) मूल मशीन टूल के मुख्य शाफ्ट रोटेशन मूवमेंट को बरकरार रखा गया है, और वर्कटेबल के लिफ्टिंग मूवमेंट को अभी भी मैन्युअल रूप से संचालित किया जाता है। अनुदैर्ध्य और अनुप्रस्थ फ़ीड के परिवर्तन के बाद, यह न केवल जटिल भागों की कंप्यूटर संख्यात्मक नियंत्रण मशीनिंग कर सकता है, बल्कि सरल भागों की प्रसंस्करण को मैन्युअल रूप से पूरा कर सकता है या सीएनसी मशीनिंग से पहले टूल सेटिंग के लिए उपयोग किया जा सकता है।

(2) मूल मशीन उपकरण के अनुदैर्ध्य फ़ीड के मोटर चालित हिस्से को बनाए रखें, क्लच को अलग करें, हैंड व्हील को हटा दें, हैंड व्हील शाफ्ट को गियर की एक जोड़ी के माध्यम से स्टेपिंग मोटर से कनेक्ट करें, और नियंत्रित करने के लिए माइक्रो कंप्यूटर संख्यात्मक नियंत्रण प्रणाली का उपयोग करें अनुदैर्ध्य फ़ीड आंदोलन. प्रसंस्करण करते समय, मूल मोटर फ़ीड को रोकने के लिए क्लच को हटा दें।

(3) कार्यक्षेत्र के पार्श्व आंदोलन के संदर्भ में, हैंड व्हील की मूल स्थापना स्थिति में एक कमी गियर और एक स्टेपिंग मोटर स्थापित की जाती है, और पार्श्व फ़ीड आंदोलन को एक माइक्रो कंप्यूटर संख्यात्मक नियंत्रण प्रणाली द्वारा नियंत्रित किया जाता है।

(4) डीसी सर्वो मोटर का उपयोग ड्राइविंग तत्व के रूप में किया जाता है, सर्वो मोटर का शाफ्ट अंत ऑप्टिकल अक्ष, गियर और मोटर शाफ्ट है, और मोटर शाफ्ट और ट्रांसमिशन शाफ्ट एक शंकु रिंग कीलेस कनेक्शन द्वारा जुड़े हुए हैं कनेक्टर की संरचना को समाप्त करें. इस कनेक्शन की विशेषता यह है कि इसमें की-वे खोलने की आवश्यकता नहीं होती है, और दो कनेक्टिंग भागों के सापेक्ष कोण को मनमाने ढंग से समायोजित किया जा सकता है। शंकु के छल्ले के बीच वेजिंग प्रभाव के कारण, आंतरिक और बाहरी छल्ले क्रमशः रेडियल लोचदार विरूपण उत्पन्न करते हैं, और फिट अंतर को खत्म करने और तटस्थता सुनिश्चित करने के लिए घर्षण बल द्वारा आस्तीन से जुड़े होते हैं।

①इंटीग्रल प्रकार: कटर बॉडी और कटर दांत एक में बने होते हैं।

इंटीग्रल वेल्डेड टूथ प्रकार: दांत कठोर मिश्र धातु या अन्य पहनने-प्रतिरोधी काटने के उपकरण सामग्री से बना होता है, और चाकू के शरीर पर टांका लगाया जाता है।

③दाँत का प्रकार डालें: दांतों को यांत्रिक क्लैंपिंग द्वारा कटर बॉडी से जोड़ा जाता है। यह बदलने योग्य दांत ठोस कटर सामग्री का कटर हेड या वेल्डेड कटर सामग्री का कटर हेड हो सकता है। मिलिंग कटर जिसके कटर हेड को कटर बॉडी पर तेज किया जाता है उसे आंतरिक शार्पनिंग प्रकार कहा जाता है; कटर हेड को फिक्स्चर पर अलग से तेज किया जाता है जिसे बाहरी शार्पनिंग प्रकार कहा जाता है।

④ इंडेक्सेबल प्रकार: इस संरचना का व्यापक रूप से फेस मिलिंग कटर, एंड मिलिंग कटर और तीन-तरफा एज मिलिंग कटर में उपयोग किया गया है।
